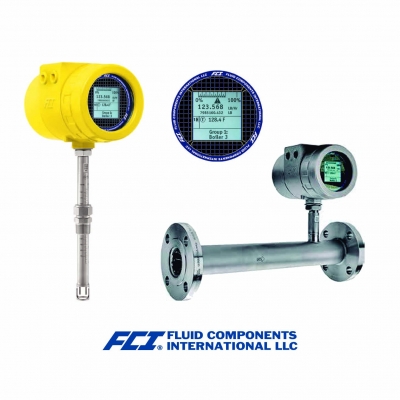

ST80 / ST80L | Medidores de flujo másico de aire / gas, de inserción o en-línea

Medidor de caudal de aire / gas con tecnología de dispersión térmica resistente y de alto rendimiento que combina una electrónica ultra confiable

  • Caudal, caudal totalizado, temperatura
  • Sin piezas móviles, prácticamente sin mantenimiento
  • Temperaturas de proceso de hasta 850 ° F [454 ° C]
  • Salidas analógicas y comunicaciones de bus
  • Aprobaciones de agencias globales para instalaciones Ex peligrosas
  • Compatible con SIL 1
Representada:
FCI - Fluid Components Intl.
Pedir Cotización Online

Detalles

Listo para lo que venga por la tubería!

El ST80 es un medidor de flujo de aire / gas con tecnología de dispersión térmica resistente y de alto rendimiento que combina una electrónica ultra confiable y rica en características con la selección más extensa de sensores de flujo adaptados a la aplicación para proporcionar una solución verdaderamente superior para procesos industriales y aplicaciones de planta. El ST80 combina aún más estas características con una caja de transmisor robusta y resistente y la selección más amplia de conexiones de procesos de la industria para brindar una vida útil más larga y una instalación fácil en su tubería o conducto de instalación.

Las salidas del transmisor de la serie ST80 coinciden con su DCS, PLC, SCADA, grabador o sistema de alarma. Si sus necesidades de salida son comunicaciones analógicas avanzadas o digitales avanzadas de 4-20 mA, como HART, Foundation Fieldbus, PROFIBUS o Modbus, ST80 lo tienen cubierto.

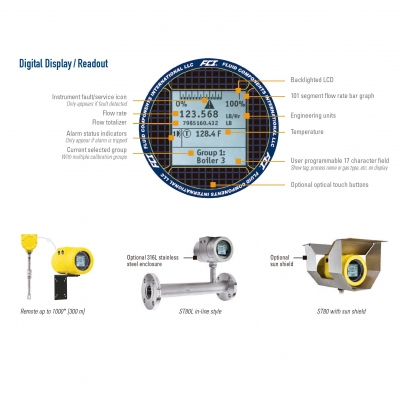

Luego, para la visualización local, la pantalla gráfica LCD retroiluminada del ST80 no tiene parangón al mostrar lo que está sucediendo en la tubería. La velocidad de flujo, el flujo totalizado y la temperatura se muestran continuamente tanto en la presentación digital como en la gráfica de barras, mientras que las alarmas y / o los mensajes de diagnóstico se mostrarán según sea necesario para alertar a los operadores.

  • Medición directa del flujo de masa
  • Lectura gráfica multivariable LCD
  • Control de deriva de calibración in situ de 3 puntos
  • Opción exclusiva de sensor de gas húmedo / protector de lluvia
  • Montaje integral o remoto
  • Cerramientos de aluminio o acero inoxidable

APLICACIONES

  • Químico
  • Tratamiento de aguas residuales
  • Refinerias
  • Petróleo y gas
  • Minería
  • Rieles
  • Fabricación
  • Cemento, Piedra, Ladrillo, Vidrio
  • Utilidades energéticas
  • Vertederos
  • Pulpo y papel
  • Tratamiento de aguas
  • Alimentos y bebidas

Dastec S.R.L. es Representante Exclusivo de FCI en Argentina, Uruguay, Paraguay y Bolivia

Esp. Técnicas

· ST80: Inserción, de un solo punto (para diámetros de tubería> 2 pulgadas [51 mm])
· ST80L: en línea (pieza de carrete), de un solo punto (para diámetros de tubería de 1 pulgada a 2 pulgadas [25 mm a 51 mm])
· Rango de medición de flujo
· Estilo de inserción: 0,25 SFPS a 1000 SFPS [0,07 NMPS a 305 NMPS]
· ST80L en línea: 0.0062 SCFM a 1850 SCFM [0,01 Nm3 / h a 3,140 Nm3 / h]
· Aire en condiciones normales; Psia a 70 ° F y 14.7 psia [0 ° C y 1,01325 bar (a)]
· Rango de medición de temperatura
· Hasta 850 ° F [454 ° C] acorde con el elemento; Ver la temperatura de operación en la especificación del elemento de flujo.
· Medios: todos los gases que son compatibles con los materiales del elemento de flujo

· Exactitud:
Flujo: ± 1.0% de lectura, ± 0.5% de escala completa
Temperatura: ± 2 ° F [± 1.1 ° C] (solo en pantalla, el caudal debe ser superior a 5 AFPS [1,5 m / s])

· Coeficiente de temperatura: Con compensación de temperatura opcional; válido del 10% al 100% de la calibración a escala completa. Flujo: Máximo ± 0.015% de la lectura / ° F hasta 850 ° F [± 0.03% de la lectura / ° C hasta 454 ° C]

· Repetibilidad
Flujo: ± 0.5% de lectura
Temperatura: ± 1 ° F [± 1 ° C] (el caudal debe ser superior a 5 AFPS [1,5 NMPS])

· Tiempo de respuesta (flujo): 1 seg. al 63% del valor final (cambio de 1 paso) típico con el elemento de flujo de tipo -FP o -FPC funcionando en modo AST ™
· Relación turndown: Normalmente, el ajuste y el ajuste de fábrica son de 2: 1 a 100: 1 dentro del rango de flujo calibrado; hasta 1000: 1 posible con evaluación de fábrica de la aplicación
· Compensación de temperatura
Estándar: ± 30 ° F [± 16 ° C]
Opcional: ± 100 ° F [± 55 ° C]

· Calibración: se realiza en soportes de flujo utilizando equipos rastreables según NIST e ISO / IEC 17025

· Aprobaciones:

FM/FMc: Class I, Division 1, Explosion proof, Groups B,C,D
Class II/III, Division 1, Dust ignition proof, Groups E,F,G
Class I, Division 2, Nonincendive, Groups A,B,C,D
Class II, Division 2, Nonincendive, Groups E,F,G
Class III, Division 1,2, Dust ignition proof, indoor/outdoor Hazardous (Classified) locations
Type 4x/IP67 (per NEC 500)
ATEX: II 2 G Ex db IIC T6...T1 Gb Ta= -40°C TO 65°C, IP66/67
II 2 D Ex tb IIIC T85°C...T450°C Db Ta= -40°C TO 60°C, IP66/67*
IECEx: Ex db IIC T6...T1 Gb Ta= -40°C TO 65°C, IP66/67
Ex tb IIIC T85°C...T450°C Db Ta= -40°C TO 60°C, IP66/67*
Other: CE Marking
(Pending) NEPSI, EAC/TR CU, CRN, CPA,
Complies with Canadian Electrical code requirements of ANSI / ISA 12.27.01-2011 as a single seal device
